一．定向传感器

1.用途

定向传感器包含3轴磁通门传感器和3轴MEMS加速度传感器。传感器内置温度补偿，在-40℃~210℃范围内井斜角测量精度为±0.1°，方位角测量的精度为±0.5°。除此之外还可以测量电池电压、总加速度、总磁场强度、磁性工具面角、地磁倾角、温度等参数。兼容UART串口和频率输出两种接口，其中频率输出兼容仪器，可以替代传统的加速度传感器、磁通门传感器和V/T转换板，直接与仪器主控板通信。

2.产品特点

精度高

抗振动和冲击

功耗小

无需调正交和温度补偿

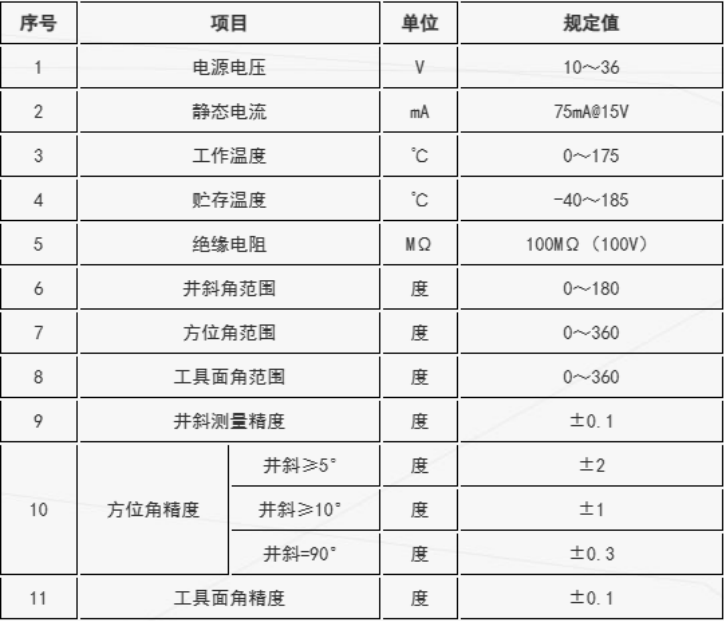

 3.精度参数

二．高温动态测量传感器

1.用途

高温定向传感器包含三轴高温高精度加速度传感器和三轴高温磁通门传感器，采用24 位高分辨率ADC 对传感器输出信号进行数字化，进行温度漂移和正交补偿，传感器可以0~210℃范围内精确测量井斜角、工具面角和方位角。本产品具有体积小，结构紧凑，抗振性强，可靠性高，性能优良等特点。产品内置数字滤波器和补偿算法可以去除振动和转动干扰信号，振动和转动下精确测量角度。可根据不同客户要求，订制探头的外形尺寸，安装方式和数字输出接（UART，RS-232 可选）。

2.产品特点

精度高

抗振动和冲击

转动下动态测量

功耗小

无需调正交和温度补偿

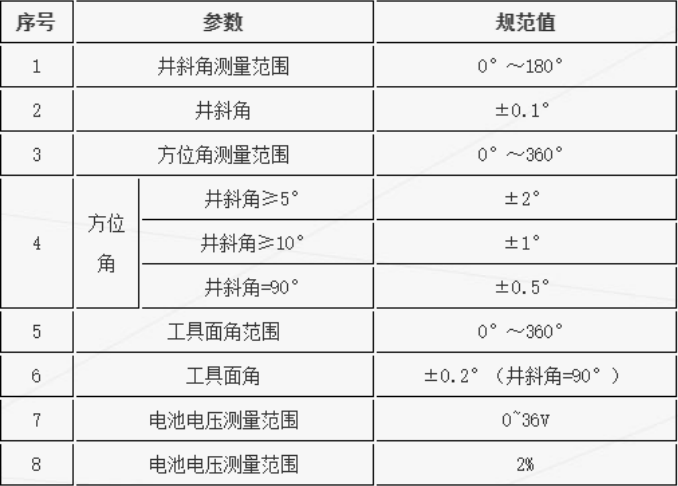

3.技术指标

三．高温测斜仪

1.用途

产品用于测井仪，选用高精度耐高温加速度传感器和磁通门传感器，电路部分采用厚膜混合集成电路技术制造，可以在210℃的环境中长期可靠工作，本产品具有体积小，结构紧凑，抗振性强，可靠性高，性能优良等特点。可根据不同客户要求，订制探头的外形尺寸和安装方式。

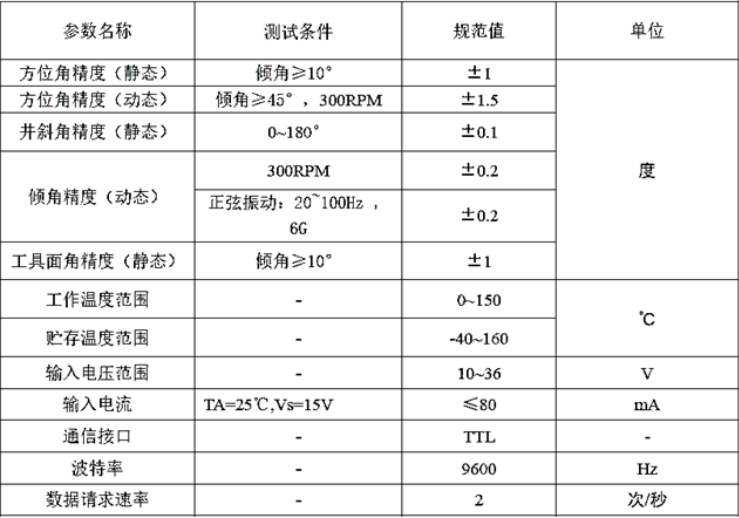

2.性能参数

3.数据接口

短接的通信接口是UART(TTL/CMOS兼容)串行接口。在标准配置中，通过脚RX端将数据传送到产品，通过脚TX 将数据另外产品输出。默认波特率值为9600，有一个停止位，没有奇偶校验位。

为了与外部PC进行通讯，产品的TTL接口必须转换成RS332接口，适用于所有PC 的串行接口。
